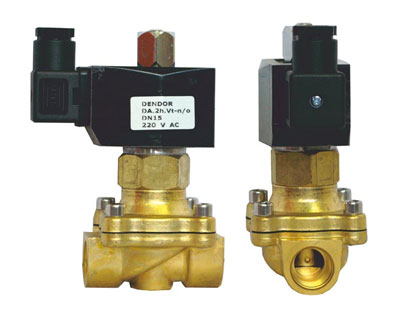

Устройство и принцип работы соленоидного вентиля

В управлении системами охлаждения и кондиционирования необходимо использовать специальное устройство, автоматически перекрывающее поток газа или жидкости. Таким устройством является соленоидный (или электромагнитный) вентиль, управляемый электромагнитными импульсами в результате подачи и отключения электропитания.

Это электромеханическое устройство управляет движением потоков пара, газа, воды или масла путём закрытия или открытия проходного сечения в клапане. Выбор типа самого клапана осуществляется в соответствии с условиями и задачами его использования. К примеру, если манометрический коллектор подключен посредством шлангов к холодильному агрегату, насосу или заправочному баллону, в котором присутствует хладагент, то использование такого вентиля необходимо. С его помощью будет осуществляться перекрытие шлангов коллектора или обеспечение прохода по ним хладагента.

Принцип функционирования

Наличие стального штока, открывающего седло в самих вентилях, обеспечивает движение магнитного поля катушки при подаче электропитания. Вентиль, при этом откроется, а когда питание отключится, он снова закроется.

Сначала необходимо соединить (впаять) корпус с системой. Уплотнительные прокладки повредить невозможно, поскольку соленоидный вентиль при поставке обычно разобран. В процессе монтажа не возникает необходимости в использовании гелей или паст, отводящих тепло.

Далее посредством запорной части вентиль следует вкрутить в корпус. Такой способ присоединения упрощает обслуживание вентиля или его замены моделью запорного типа или с ручным регулированием, а также на обратный клапан или стекло для просмотра.

Вентиль, не требующий демонтажа

Корпус из латуни полый и представлен в вентиле его запорной частью, в середине корпуса находится шток из стали, подпираемый вверху пружиной. Уплотнительное кольцо из резины и соединительная резьба запорной части находятся в нижней части. По полому корпусу шток свободно перемещается.

Рубашка снизу и сверху оснащена углублениями (так называемыми, «проточками») они имеют цилиндрическую форму, в каждом находится по паре сегментов из стали. В специфику выполняемой ими задачи входит замыкание магнитного потока или передача его с катушки на стальной шток. Таким способом соленоидный вентиль приводится в движение при минимуме потерь и наличии максимальных перепадов в давлении. Присутствием магнитопровода этого вида обусловлена низкая мощность самой катушки. Магнитный поток, что воздействует на шток, порядка 30-35% от его объёма, создаётся сегментами, перемещение штока в их отсутствие невозможно.

Вентили всех видов используют катушку универсального типа, в штекере её находится диодный мост. Катушки такого типа используются для электросетей (постоянный/переменный ток). Применение её способствует повышению надёжности функционирования в сети вентиля, даже при плохом напряжении. В сетях с переменным током такой вентиль функционирует бесшумно – не дребезжит и не вибрирует.

Относительно уплотнительных колец можно отметить, что у них есть определённое превосходство перед иными своими аналогами. Если, к примеру, в системе необходимо изменить рабочую среду, то менять полностью вентиль не нужно, достаточно ограничиться заменой уплотнительного кольца.
