Сварочный инвертор – аппарат нового поколения

Сварочный аппарат – это весьма востребованный инструмент и для городских жителей, которые имеют дачный участок, и для сельских. Технический прогресс привел к значительному уменьшению размера и массы современных сварочных аппаратов.

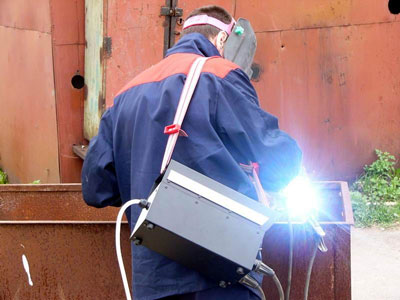

Еще вчера электросварщики вынуждены были таскать за собой тяжеленные сварочные трансформаторы. Теперь им на смену пришли сварочные инверторы небольших габаритов, обладающие массой 7-10 килограмм. Правда, следует уточнить, что сварочные трансформаторы имеют ряд достоинств. Они не дороги, просты в обращении, обладают высокой надежностью. Несомненно, это играет большую роль для работы строительных организаций, но для обычного жителя, который использует сварку редко, громоздкий аппарат не подходит.

После простого сварочного трансформатора, сварка которым осуществлялась на переменном токе, дальнейшим развитием стал сварочный выпрямитель. Он несколько дороже, чем сварочный трансформатор, однако имеет меньшие габариты и вес. Но главное – им гораздо удобней варить, да и качество шва получается лучше.

Следующий этап развития сварочного выпрямителя – это сварочный инвертор, рассматриваемый в этой статье. Сварка при помощи сварочного инвертора, как и при помощи сварочного выпрямителя, производится с применением постоянного тока. Для уменьшения массы и габаритов прибора используется метод двойного преобразования электроэнергии. Сначала сетевое напряжение выпрямляется, а после преобразовывается в переменное напряжение необходимой величины на повышенной частоте (30-40 кГц). И уж затем это напряжение на повышенной частоте преобразовывается в постоянный ток, при помощи которого производится сама сварка. Выигрыш здесь очевиден в двух местах:

управляемый преобразователь напряжения позволяет инверторному сварочному аппарату работать при пониженном напряжении (относительно номинального) в сети 220 В/50Гц;

относительно высокочастотный трансформатор сварочного инвертора при мощности такой же, что и обычный трансформатор, который работает на частоте 50 Гц, имеет значительно меньшую массу и габариты.

Работа сварочного инвертора при пониженном напряжении в сети является крайне важным фактором, ведь в сельской местности практически всегда напряжение в сети пониженное.

В схеме инверторных сварочных аппаратов используются мощные IGBT и МОП транзисторы. Современные IGBT транзисторы позволяют поднять рабочую частоту сварочного инвертора до 70-90 кГц, еще больше уменьшая тем самым габариты и массу используемого в нем трансформатора.
